AGP-2S

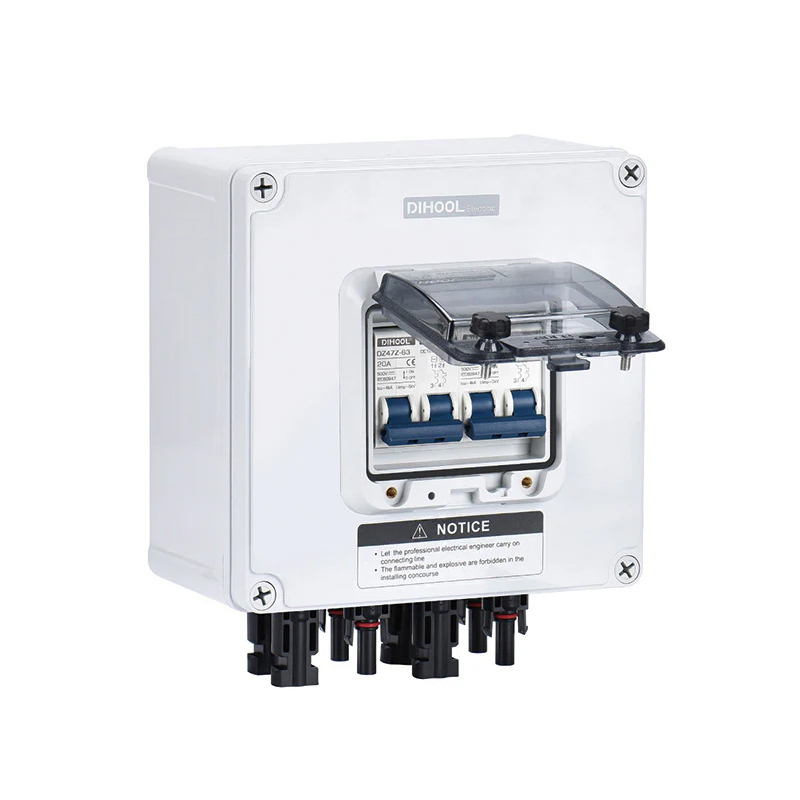

AGP-2S 带箱式断路器


光伏断路器
技术参数
文件下载

产品描述


AGP DC/AC 隔离开关主要用于太阳能发电系统,也可用作户外仓库的防水开关,还可用作即插即用电路测试。

断路器开关配有磁铁,熄火时间小于 8 毫秒,更加安全。断路开关防水、防尘、防撞击。


技术参数

AGP-String 1 接线盒AGP-String 2 接线盒
AGP-1S型AGP-2S型
直流通道1直流通道2
通道最大电流16安培32安培63安培通道最大电流16安培32安培63安培
电缆2.5毫米²4毫米²10毫米²电缆2.5毫米²4毫米²10毫米²
电压直流500V / 1000V电压直流500V / 1000V
防护等级IP67防护等级防护等级IP67防护等级
温度范围-30°C~+60°C温度范围-30°C~+60°C
开孔尺寸107毫米*157毫米开孔尺寸157毫米*157毫米
包装盒尺寸215毫米*125毫米*105毫米包装盒尺寸215毫米*175毫米*130毫米
包装尺寸230毫米*130毫米*110毫米包装尺寸220毫米*180毫米*140毫米




AGP-String 3 接线盒AGP-String 4 接线盒
AGP-3S型AGP-4S型
直流通道3直流通道4
通道最大电流16安培32安培63安培通道最大电流16安培32安培63安培
电缆2.5毫米²4毫米²10毫米²电缆2.5毫米²4毫米²10毫米²
电压直流500V / 1000V电压直流500V / 1000V
防护等级IP67防护等级防护等级IP67防护等级
温度范围-30°C~+60°C温度范围-30°C~+60°C
开孔尺寸182毫米*182毫米开孔尺寸232毫米*232毫米
包装盒尺寸240毫米*200毫米*130毫米包装盒尺寸190毫米*250毫米*130毫米
包装尺寸250毫米*210毫米*140毫米包装尺寸200毫米*260毫米*140毫米

外形尺寸图
