工作电压：DC24V / DC12V 最大电流：2.5A/5A 行程范围：100-4400MM（可定制）
产品特点：60W直流电机，内置自锁机构
3种安装方式：吊耳安装，平底安装，电动-手动控制吊耳安装
可选装：霍尔编码器，内管不锈钢，上下限位反馈（5根线），内置磁铁，IP66防水，IP54防水

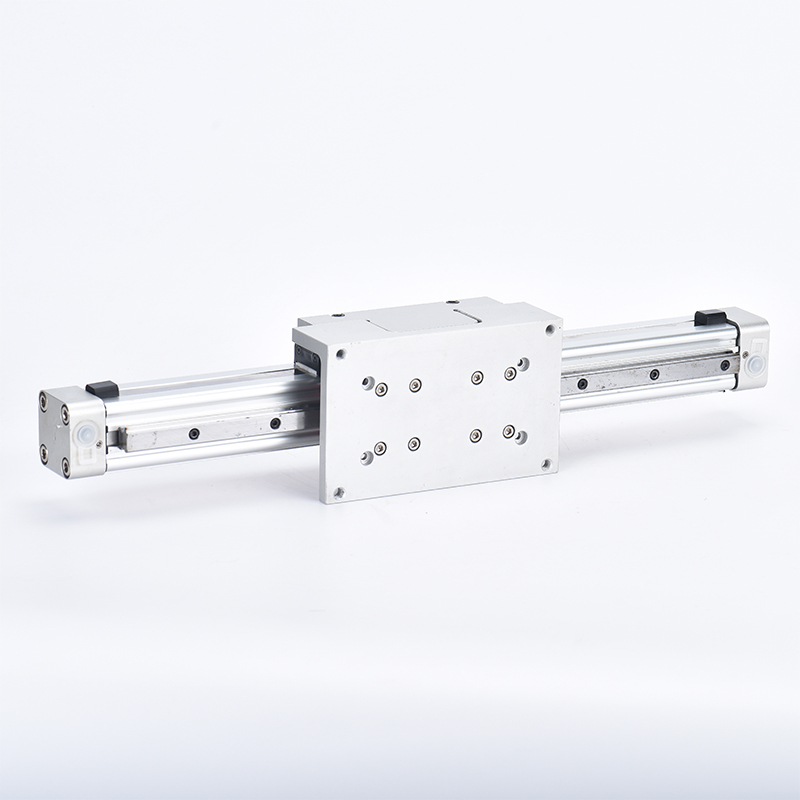

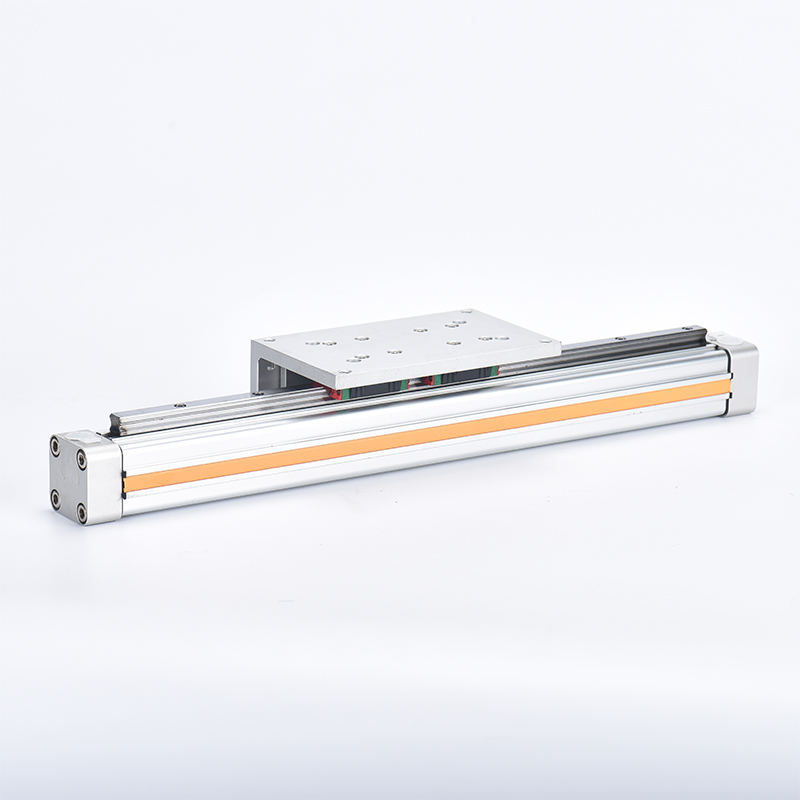

整个管子在其整个长度上都有开槽。力通过负载摩擦传递，负载摩擦连接到活塞轴上。活塞轴的设计是这样的，活塞轴的内部通过槽与它的外部连接，因此力的传递如下：
气压>活塞面积 >活塞轴（内部）>活塞轴（外部）>负载摩擦>负载。
气缸槽的密封由最精确研磨的内钢带保证。由于放置在插槽两侧的磁条，内带保持在适当的位置。此外，槽口上还有一条外部钢带，以防止灰尘进入气缸内部空间。
在活塞运动期间以及静止期间，两个钢带在活塞密封件后立即被抬起，并通过单独的导向香奈儿引导穿过活塞轴。在活塞轴之前和之后，两条带子再次永久覆盖槽。

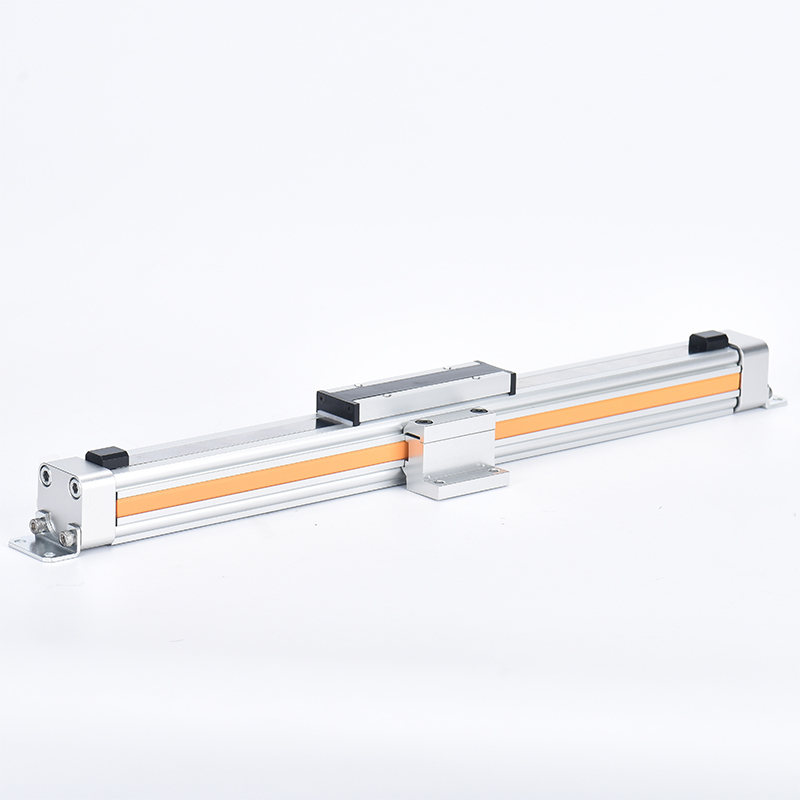

| 设计 | 双作用无杆气缸 |
| 中风 | |
| ø 16 毫米 | 100-4400mm，以1mm为增量 |
| ø 25-63 毫米 | 100-5700mm，以lmm为增量（可根据要求提供更长的行程） |
| 空气连接 | Ø16 |
| M5型 | |
| 安装 | 自由 |

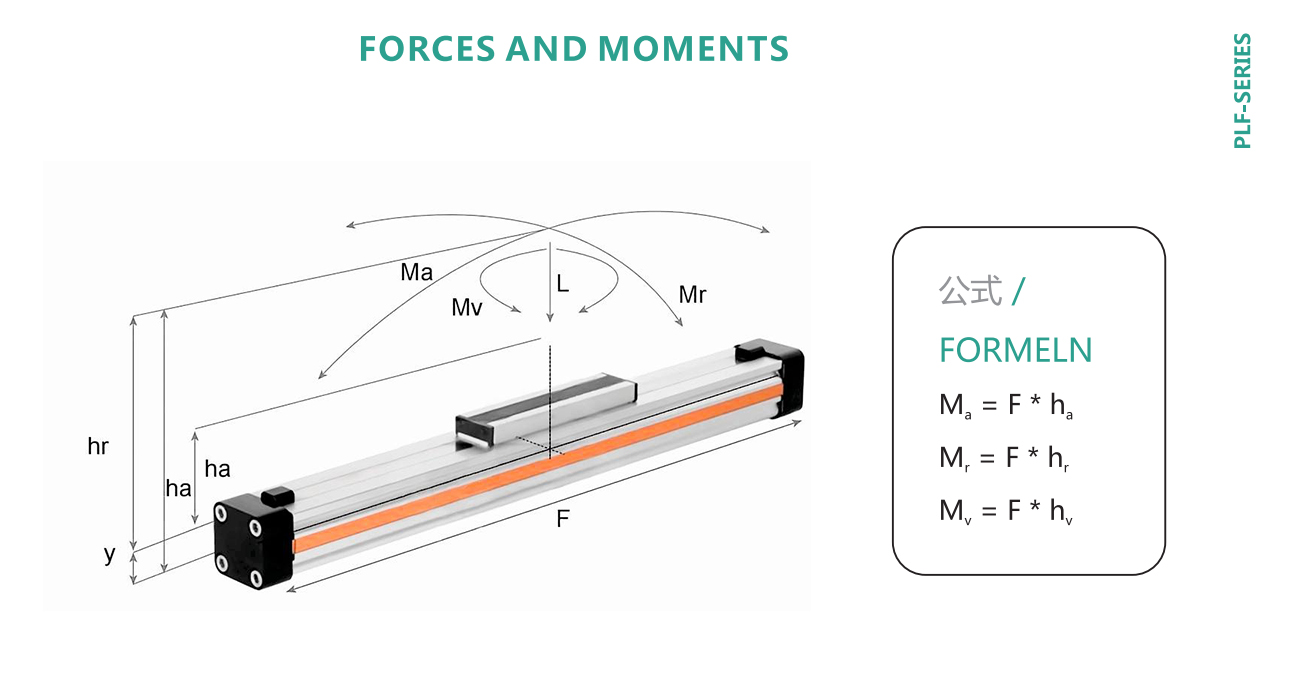

| 力 + 力矩 | 见力和力矩 |
| 支援部队 | 见偏转图 |

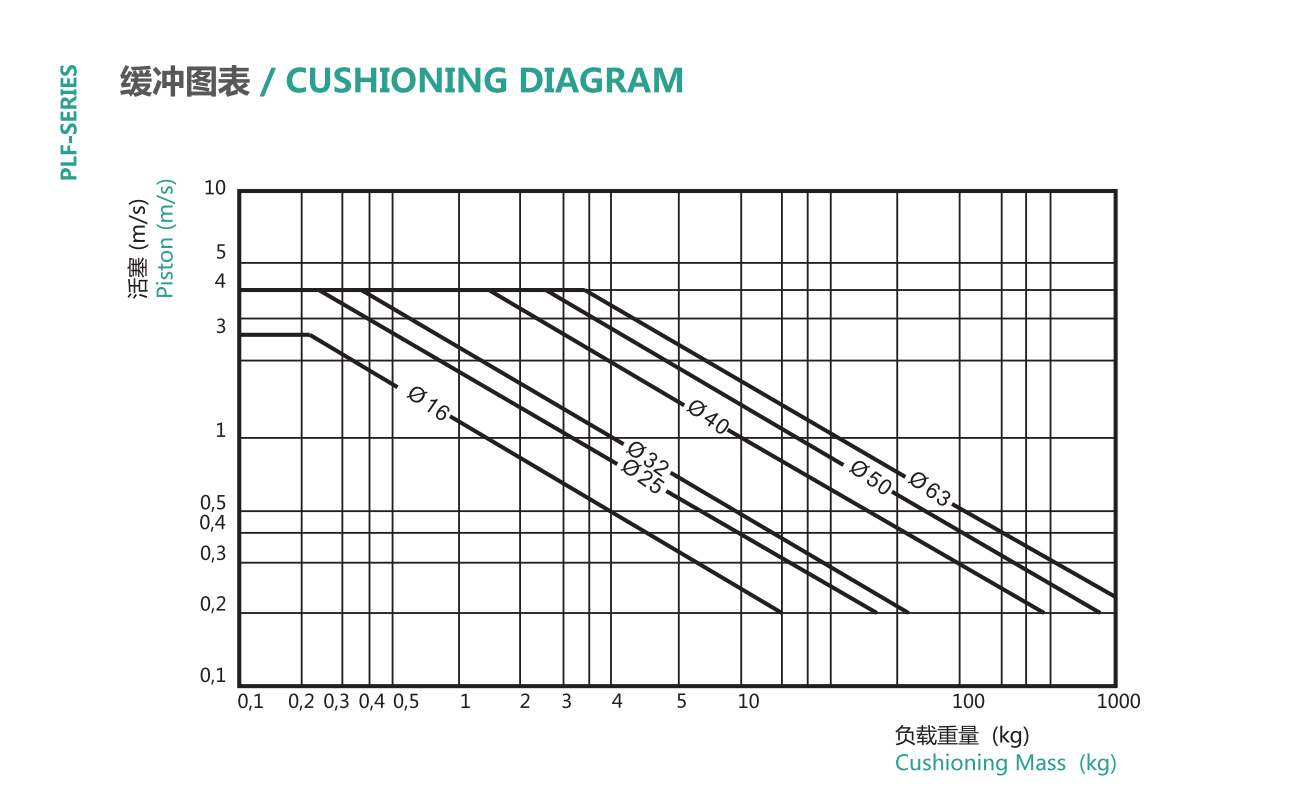

| 坐垫长度 | 见垫图 |
| 温度 | -10°C~+80°C（其他温度可根据要求提供） |
| 压力范围 | 0.5-8.0 巴 |
| 中等 | 压缩空气，过滤最大 50μm |
| 材料 | |
| 桶 | 高强度阳极氧化铝 |
| 端盖 | 高强度阳极氧化铝 |
| 活塞轴 | 高强度阳极氧化铝 |
| 海豹 | 耐油合成材料（NBR：v< 1m/s，VITON：v≥ 1m/s） |
| 密封带 | 不锈钢 |
| 活塞盖 | 耐磨合成材料 |
| 滑动部件 | 耐磨合成材料 |
| 圆柱体 | 效果力（N） | 缓冲 | 最大允许载荷 （N） | 最大允许弯矩 （Nm） | 最大允许扭矩（Nm） | ||
| 在 6 巴 | （毫米） | OSP操作系统 | OSP操作系统 | OSP操作系统 | |||
| Ø | Y | F | S | L | 马轴向 | 径向先生 | Mv zentral |
| 16 | 9 | 110 | 15 | 120 | 4 | 0,3 | 0,5 |
| 25 | 14 | 250 | 21 | 300 | 15 | 1 | 3,0 |
| 32 | 18 | 420 | 26 | 450 | 30 | 2 | 4,5 |
| 40 | 22 | 640 | 32 | 750 | 60 | 4 | 8,0 |
| 50 | 28 | 1000 | 32 | 1200 | 115 | 7 | 15,0 |
上图是基于无光冲击的负载和速度的最大值 v≤0.2m/sec [PL-series]-v≤ 0.45m/sec [PLF series].最大压力 6 bar.
在动态操作中，即使是短时间，也必须避免超过值。
注意力：由此产生的力可能导致值的极端超标。在无法定义的情况下，上述最大值必须减少 10-20%。
注意以下几点：
1.如果超过上述限制，则需要额外的减震器。
2.对于活塞转速超过 ≥ lm/s 时，建议使用氟橡胶密封件。
3.活塞转速≤0.lm/s（NBR），≤0.2m/s（VITON）时，需要慢速润滑
4.活塞转速不超过1m/s时，将达到最大寿命。

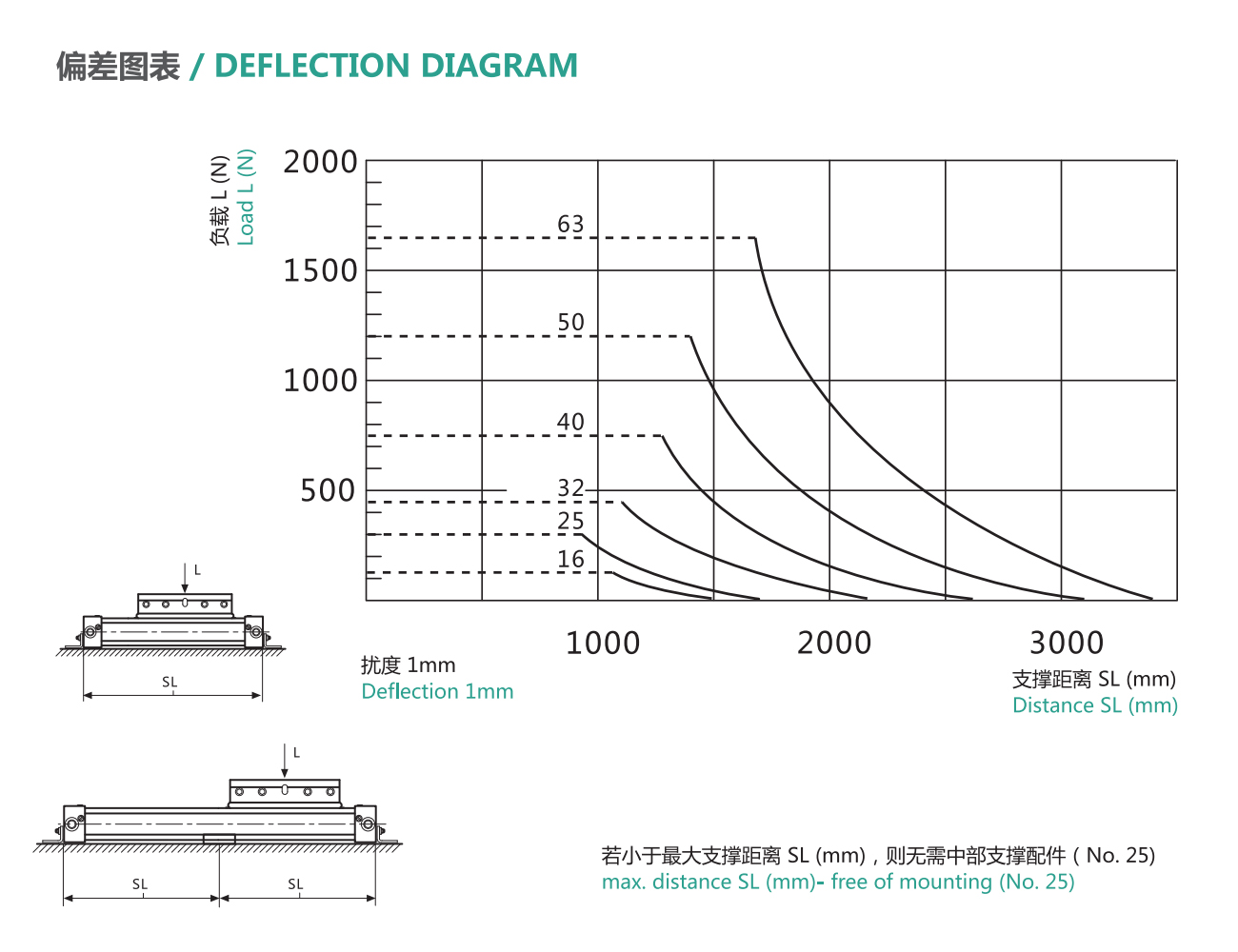

图表信息：
1.计算出的挠度为0.5-1mm，没有支撑，允许超过支撑距离。
2.计算出的无支撑1mm-最大1.5mm的挠度需要减小支撑距离。

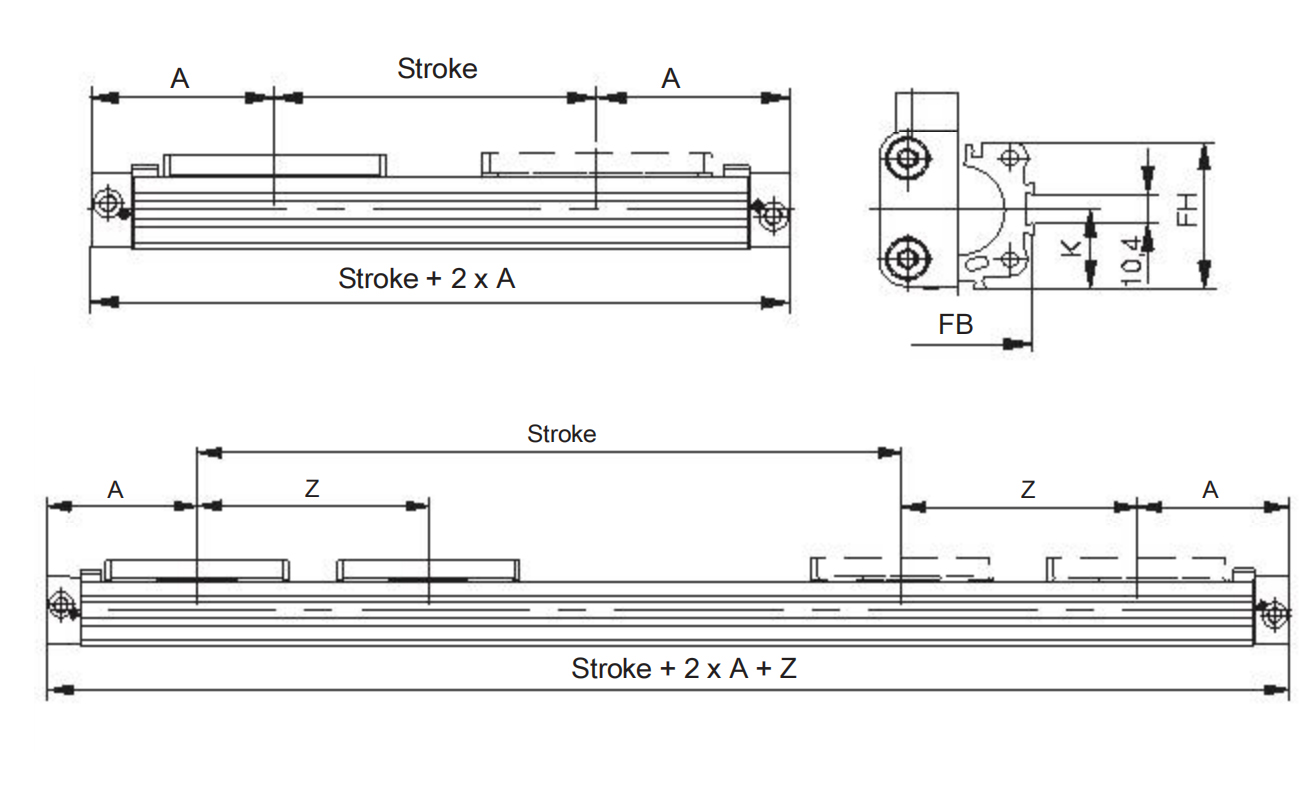

基本气缸尺寸 OSP-P16-P80

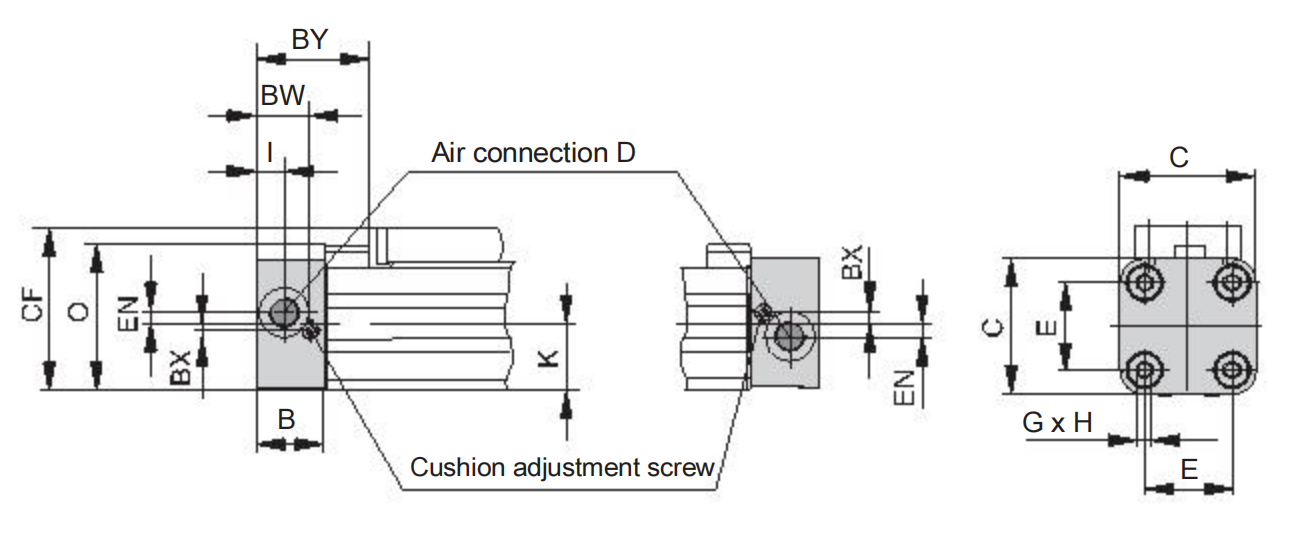

端盖/空气连接可旋转 4 x 90° OSP-P16 至 P32 系列

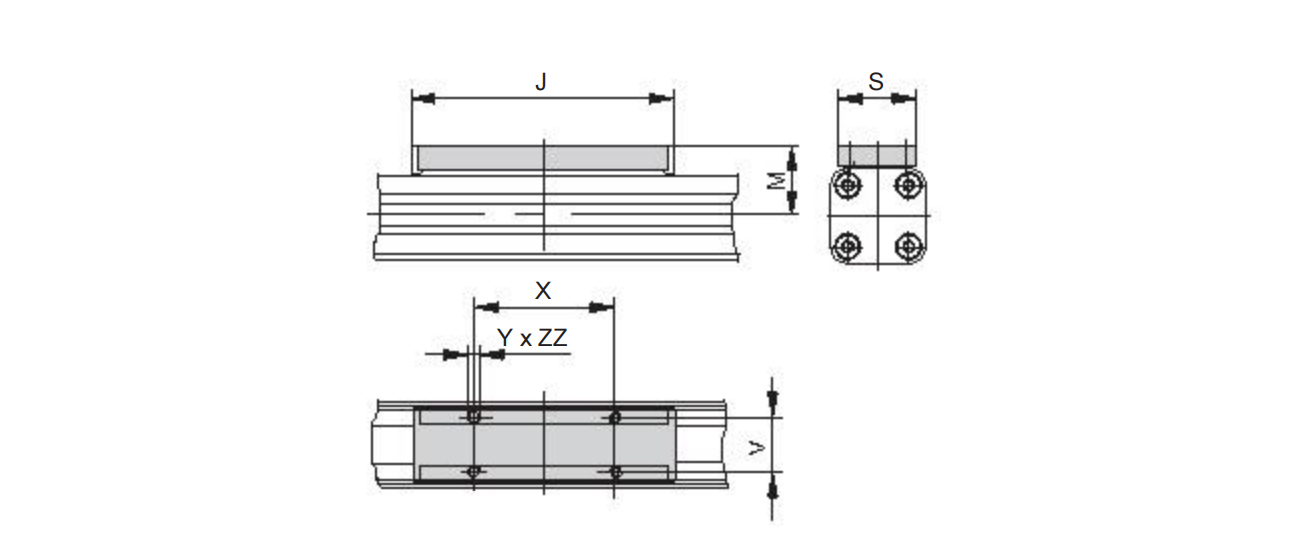

载体 OSP-P16 至 P80 系列
