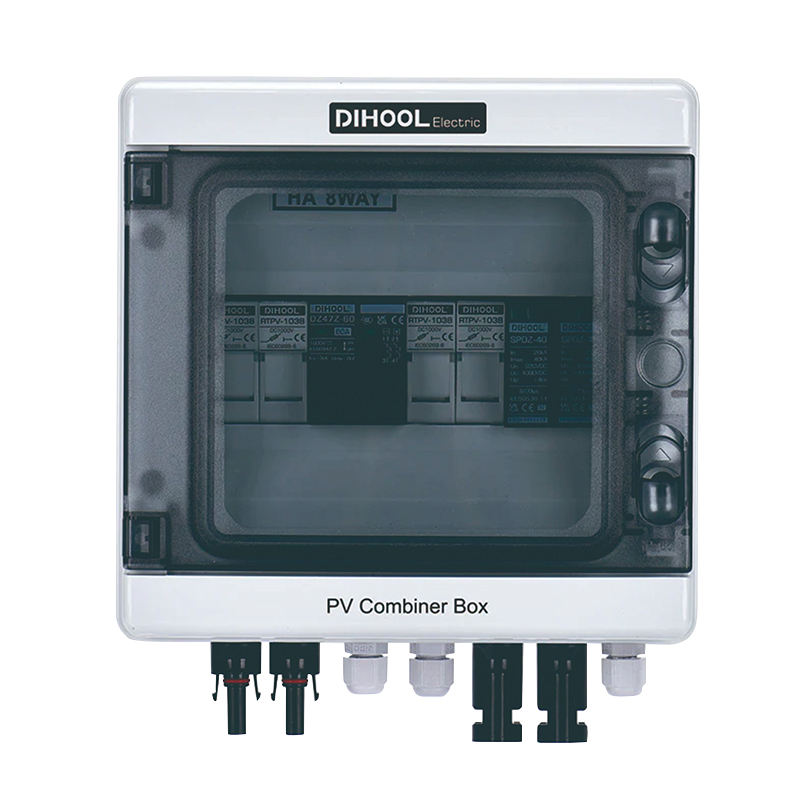

HAPV光伏汇流箱用于连接光伏太阳能电池板阵列和逆变器。最大输入电压为DC500V/DC1000V。箱体采用PC工程材料制成。具有防雷、过载保护、短路保护、隔离电路、光伏汇合等功能。HAPV光伏汇流箱采用8位/12位/18位箱体配置，1/2/4/6路输入、1路输出的光伏汇流箱可根据客户要求定制。
HAPV光伏汇流箱按照《光伏合流箱设备技术规范》CGC/GF 037：2014的要求进行设计和配置。

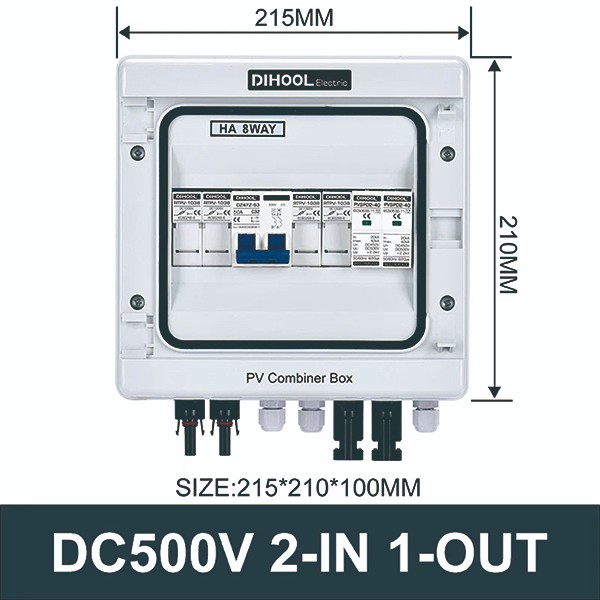

| 型 | HAPV-2S1型 | |||
| 输入 | PV 输入串 | 2 | ||
| 最大电流 | 8安培 | 12安培 | 20安培 | |
| DC1000V保险丝 | 10安培 | 15安培 | 25安培 | |
| 电缆 | 2.5毫米² | 2.5毫米² | 4毫米² | |
| 输出 | PV输出串 | 1 | ||
| 最大电流 | 16安培 | 24安培 | 40安培 | |
| 电缆 | 4毫米² | 6毫米² | 10毫米² | |
| 最大电压 | DC500V/1000V | |||
| 直流断路器 | 20安培 | 32安培 | 50安培 | |
| 直流SPD | 2P 8/20μs 40kA | |||
| 电缆 | 2.5毫米² | 2.5毫米² | 4毫米² | |
| 其他参数 | 防护等级 | IP65防护等级 | ||
| 温度范围 | -30°C~+60°C | |||
| 产品尺寸 | 215毫米*250毫米*110毫米 | |||
| 包装尺寸 | 220毫米*210毫米*110毫米 | |||
| 冷却方式 | 自然冷却 | |||

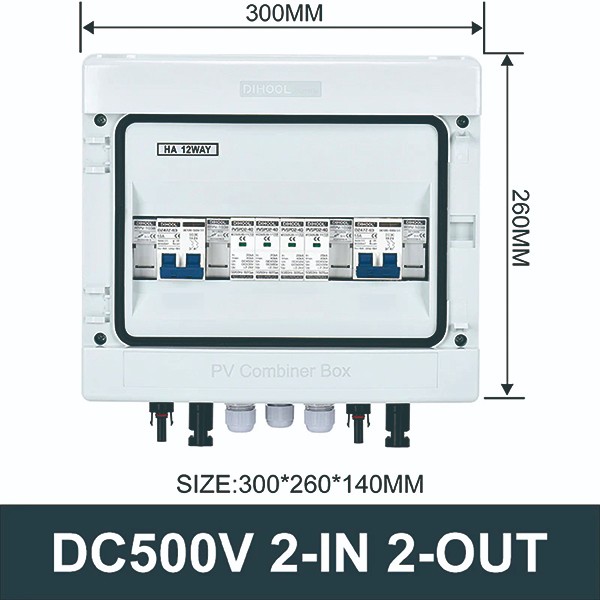

| 型 | HAPV-2S2型 | ||
| 输入 | PV 输入串 | 2 | |
| 最大电流 | 12安培 | 20安培 | |
| DC1000V保险丝 | 15安培 | 25安培 | |
| 电缆 | 4毫米² | 4毫米² | |
| 输出 | PV输出串 | 2 | |
| 最大电流 | 15安培 | 25安培 | |
| 电缆 | 6毫米² | 6毫米² | |
| 最大电压 | DC500V/1000V | ||
| 直流断路器 | 16安培 | 25安培 | |
| 直流SPD | 2P 8/20μs 40kA | ||
| 电缆 | 2.5毫米² | 4毫米² | |
| 其他参数 | 防护等级 | IP65防护等级 | |
| 温度范围 | -30°C~+60°C | ||
| 产品尺寸 | 310毫米*145毫米*310毫米 | ||
| 包装尺寸 | 265毫米*145毫米*310毫米 | ||
| 冷却方式 | 自然冷却 | ||

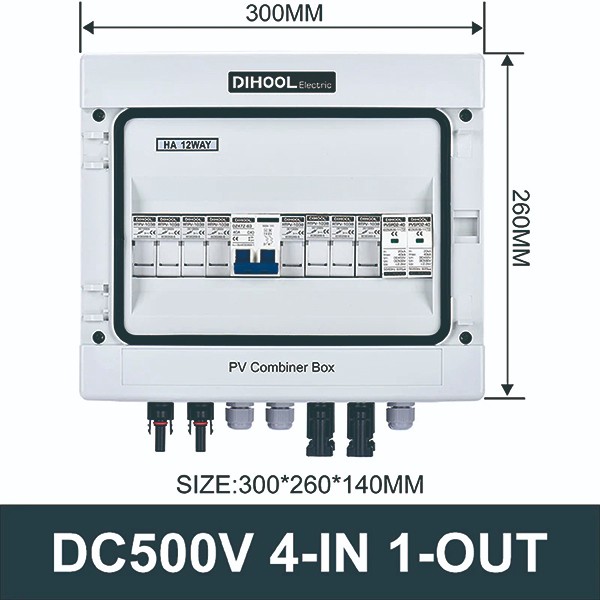

| 型 | HAPV-4S1型 | |||
| 输入 | PV 输入串 | 4 | ||
| 最大电流 | 8安培 | 12安培 | 20安培 | |
| DC1000V保险丝 | 10安培 | 15安培 | 25安培 | |
| 电缆 | 2.5毫米² | 2.5毫米² | 4毫米² | |
| 输出 | PV输出串 | 1 | ||
| 最大电流 | 32安培 | 48安培 | 80安培 | |
| 电缆 | 6毫米² | 10毫米² | 16毫米² | |
| 最大电压 | DC500V/1000V | |||
| 直流断路器 | 40安培 | 63安培 | 100安培 | |
| 直流SPD | 2P 8/20μs 40kA | |||
| 其他参数 | 防护等级 | IP65防护等级 | ||
| 温度范围 | -30°C~+60°C | |||
| 产品尺寸 | 300毫米*300毫米*140毫米 / 330毫米*410毫米*150毫米 | |||
| 包装尺寸 | 260毫米*310毫米*150毫米/300毫米*420毫米*160毫米 | |||
| 冷却方式 | 自然冷却 | |||

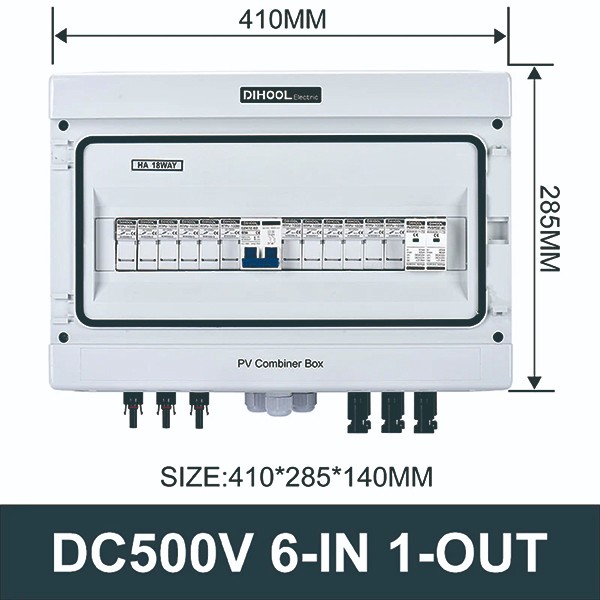

| 型 | HAPV-6S1型 | ||
| 输入 | PV 输入串 | 6 | |
| 最大电流 | 8安培 | 12安培 | |
| DC1000V保险丝 | 10安培 | 15安培 | |
| 电缆 | 2.5毫米² | 2.5毫米² | |
| 输出 | PV输出串 | 1 | |
| 最大电流 | 48安培 | 72安培 | |
| 电缆 | 10毫米² | 16毫米² | |
| 最大电压 | DC500V/1000V | ||
| 直流断路器 | 63安培 | 100安培 | |
| 直流SPD | 2P 8/20μs 40kA | ||
| 电缆 | 2.5毫米² | 4毫米² | |
| 其他参数 | 防护等级 | IP65防护等级 | |
| 温度范围 | -30°C~+60°C | ||
| 产品尺寸 | 330毫米*410毫米*150毫米 | ||
| 包装尺寸 | 300毫米*420毫米*160毫米 | ||
| 冷却方式 | 自然冷却 | ||
